Описание проекта

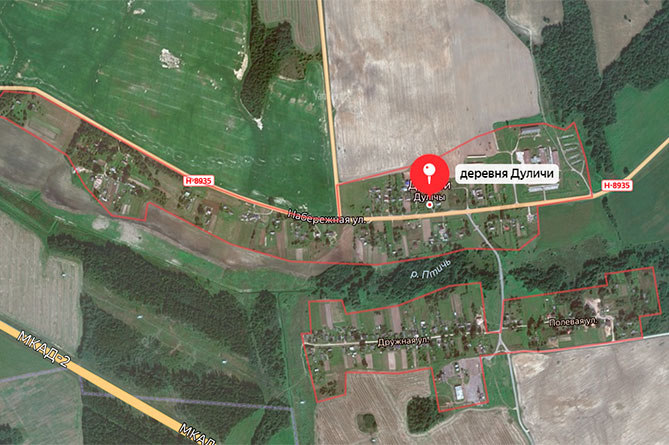

Проектом предусматривается внешнее электроснабжение массива жилых застроек и наружное освещение улиц, расположенных в разных частях д. Дуличи Минского района Минской области. Для электроснабжения проектируемых потребителей проектом выполняется установка одной блочной комплектной трансформаторной подстанции в бетонной оболочке (БКТПБ) с понижающим трансформатором типа ТМГСУ-250 (Y/Yн-0) в комплекте с системой телемеханики, шкафом АСКУЭ, шкафом наружного освещения (ШНО) и МТП с понижающим трансформатором типа ТМГСУ-160 (Y/Yн-0) в комплекте с ШНО и системой АСКУЭ, устанавливаемой взамен сущ. КТП-1024 с понижающим трансформатором типа ТМГСУ-40 (Y/Yн-0), в связи с увеличением присоединяемой мощности потребительской сети в данной точке питания. Для освещения, проектом приняты светильники со светодиодными источниками света, мощностью 100Вт.

Вновь проектируемая линия предусматривается с заменой демонтируемого участка воздушной сети на кабельный, с присоединением на участке вновь проектируемой БКТП с мощностью силового трансформатора 1х400кВА, и расположенной с учетом ее максимального приближения к центру электрических нагрузок, присоединяемых к ней потребителей.

Проект по телемеханизации ТП предусматривает создание системы приема, обработки и отображения телесигнализации, телеизмерений текущих значений с последующей передачей информации на диспетчерский пункт РДС Заславского РЭС. Передача информации осуществляется по основному каналу – GSM.

Проект предусматривает монтаж ВЛ 0,4 и 10кВ на бетонных опорах проводом марки СИП с выносом опор на придорожные территории, доступные для обслуживания. Проектом применяется трансформаторная подстанция напряжением 10/0,4кВ в монолитном железобетонном корпусе, с внутренним коридором обслуживания, полной заводской готовности по типу «63.248/8» производства "МЭТЗ" им. В.И.Козлова. Проектом применяется МТП серии 2014, производства "МЭТЗ" им. В.И.Козлова и представляет собой подстанцию наружной установки, с воздушными вводами высокого напряжения и воздушными выводами низкого напряжения.

Сеть напряжением 0,4кВ запроектирована таким образом, что отклонения напряжения от номинального на зажимах силовых электроприемников и наиболее удаленных ламп электрического освещения не превышает ±5 %.

 Разработаны разделы:

– ГП (Генеральный план)

– ООС (Охрана окружающей среды)

– ОПЗ (Общая пояснительная записка)

– ПОС (Проект организации строительства)

– РЗА (Релейная защита и автоматика)

– СГП (Стройгенплан)

– ТЛМ (Телемеханика)

– КЖ (Конструкции железобетонные)

– ЭС (Электроснабжение)

– АУЭ (Автоматизированная система коммерческого учета электроэнергии)

– ЭП (Электрические подстанции)

– ЭПП (Экологический паспорт проекта)

Основные показатели проекта:

Воздушные линии, напряжением 0,4кВ

0,663 км

Кабельные линии, напряжением10кВ

0,650 км

Кабельные линии, напряжением 0,4кВ

0,104 км

Сметная стоимость строительства

352,858 тыс. руб

Продолжительность строительства

2,0 мес.
